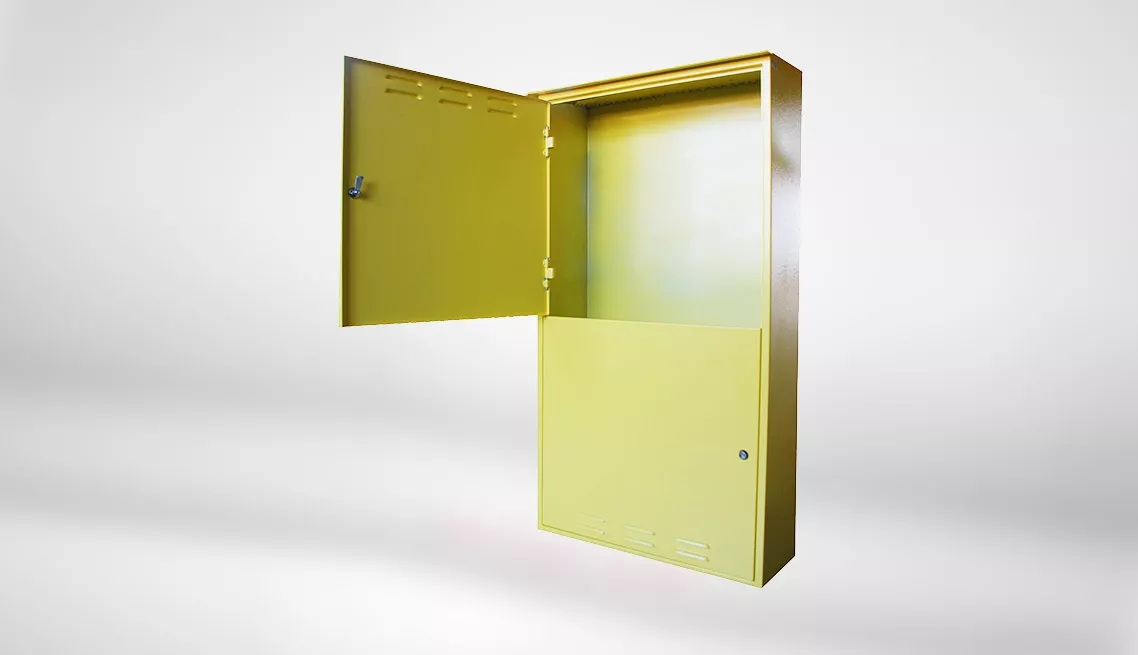

Drugim filarem działalności JOBIMET są rozdzielnice i obudowy elektryczne do urządzeń pomiarowych i rozdzielczych, wykonywane ze stali konstrukcyjnej malowanej proszkowo albo stali nierdzewnej/kwasoodpornej. Zakres obejmuje rozdzielnice blokowe, budowlane, pomiarowe, dźwigowe RD, przemysłowe RG, układy SZR i złącza kablowe. Rozwiązania trafiają do budynków mieszkalnych, sklepów, szkół, obiektów użyteczności publicznej i przemysłu.
Prefabrykacja rozdzielnic NN odbywa się według dokumentacji i osprzętu zleceniodawcy. Dzięki temu inwestor może zachować założony standard aparatury, a wykonawca otrzymuje gotowy układ w obudowie dopasowanej do miejsca montażu.
Blokowe, budowlane, pomiarowe, dźwigowe RD, RG

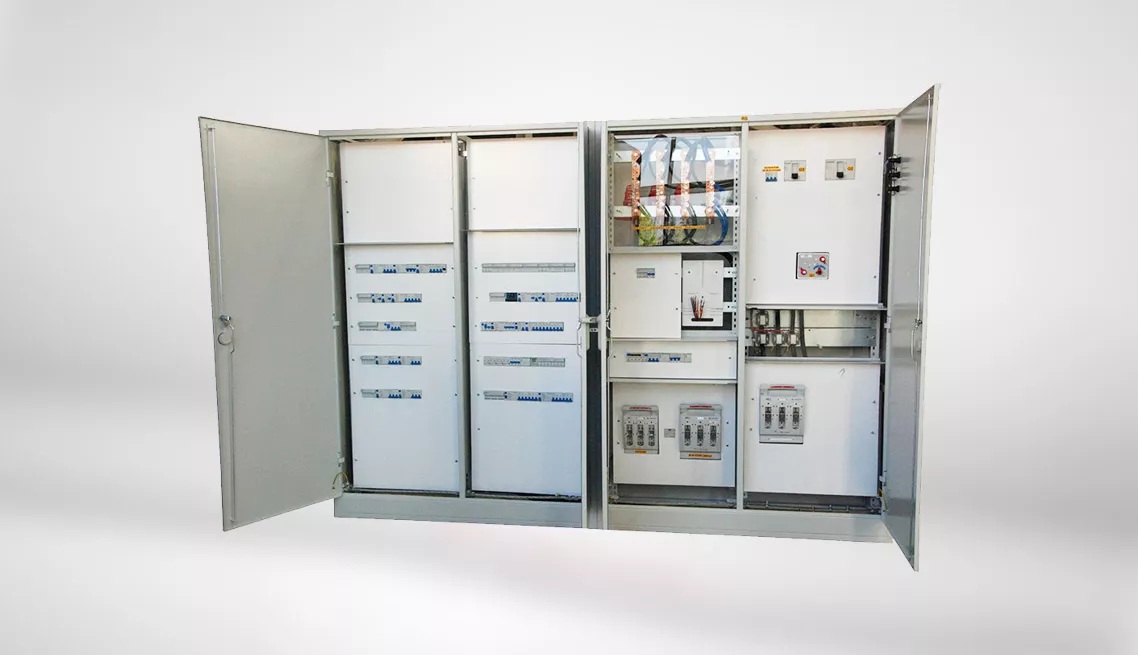

Rozdzielnice blokowe służą do pomiaru i rozdziału energii w budownictwie wielorodzinnym. Typy RG, TLM i TP występują jako podtynkowe, natynkowe lub wolnostojące. Stalowa konstrukcja mieści aparaturę modułową, komory techniczne dla domofonu, telefonu i internetu oraz zamki z jednym kodem. Standardowa wysokość wynosi 2300-2500 mm, szerokość zaczyna się od 550 mm, a głębokość to 250 mm; wymiary i funkcje można dostosować do inwestycji.

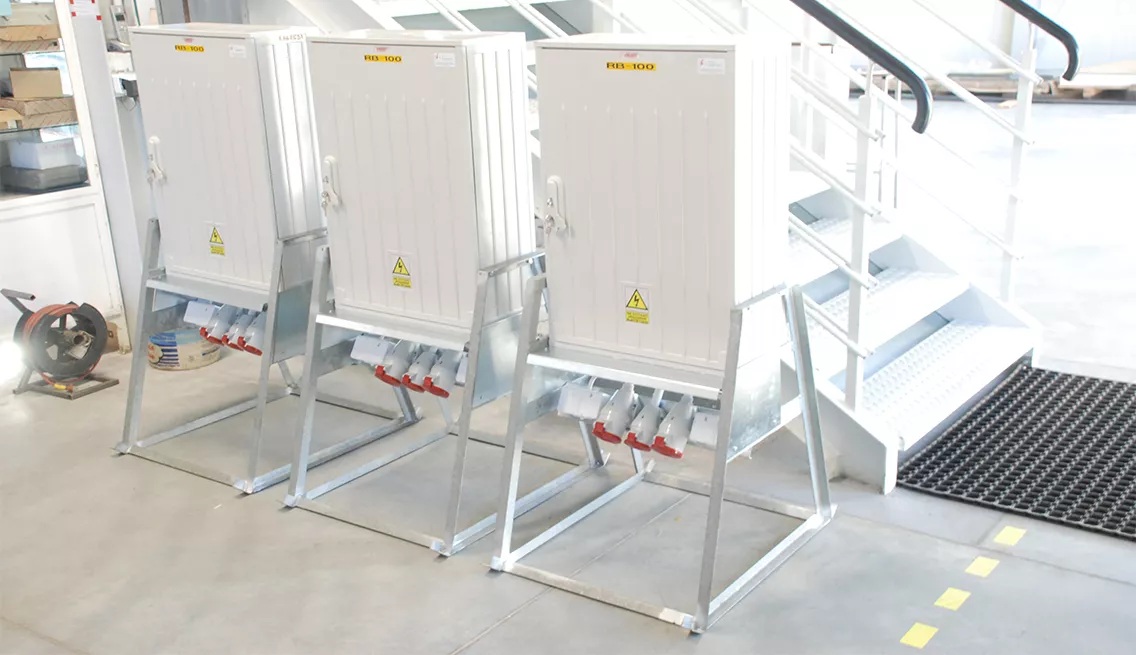

Rozdzielnice budowlane: dwa typy – stal/aluminium albo estrodur. Warianty RB-63 A, RB-100A, RB-250A. Stal/aluminium: blacha stalowa 1,5 mm albo aluminiowa 2 mm; wsporcza ze stali konstrukcyjnej cynkowanej ogniowo; farba proszkowa, dowolny RAL. Estrodur: II klasa izolacji, ta sama wsporcza cynkowana ogniowo. Wymiary stal/aluminium: RB-250 900 × 890 × 280 mm, RB-100 700 × 890 × 280, RB-63 400 × 890 × 280. Estrodur: RB-250 880 × 880 × 250, RB-100 660 × 880 × 250, RB-63 400 × 880 × 250.
Przykładowa rozdzielnica pomiarowa TL 1950 × 1200 × 300 mm została wykonana jako natynkowa dla pomiaru półpośredniego, według dostarczonego projektu i zaleceń PGE dla Rejonu Energetycznego Łomża, oddział Zambrów. Stalowy korpus w RAL 7035 otrzymał ocynkowane wsporniki, zamki z wkładką patentową, kieszeń na dokumenty, końcówki kablowe, v-klemy, dławiki i osłony do plombowania. Całość uzupełniła dokumentacja powykonawcza.

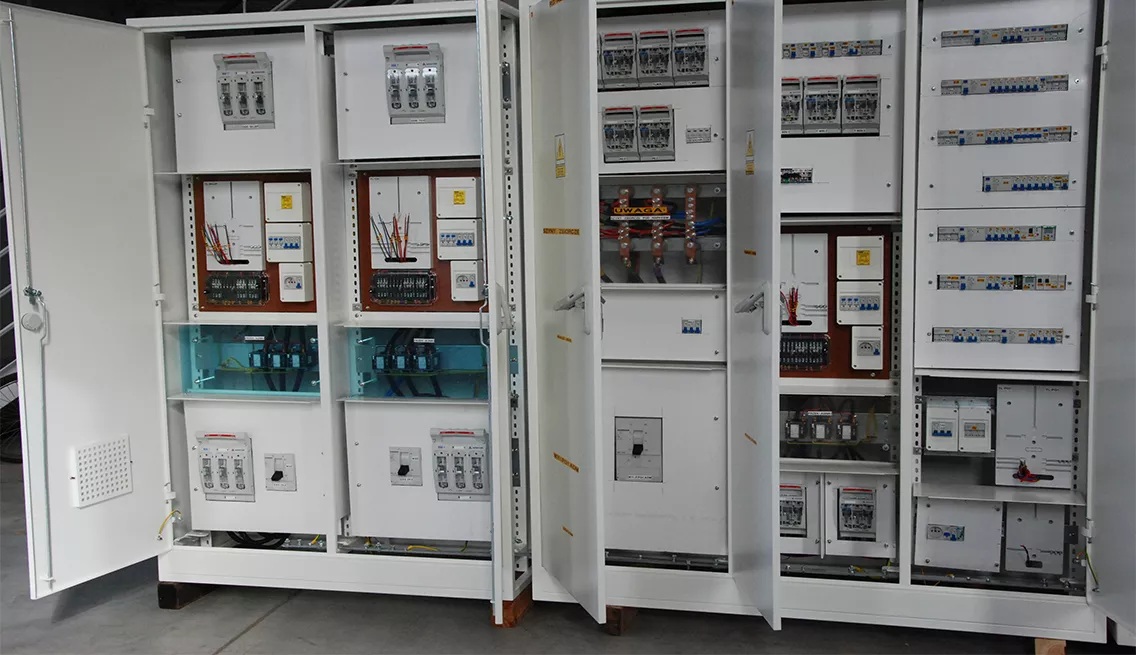

Dźwigowe RD: typy RD-100 i RD-250, obudowa z estroduru w II klasie izolacji, konstrukcja wsporcza cynkowana ogniowo i dźwignia rozłącznika wyprowadzona na elewację drzwi. Wymiary mogą zostać dopasowane do zamówienia. Przemysłowe RG służą do pomiaru i rozdziału energii w budynkach użyteczności publicznej i obiektach przemysłowych. JOBIMET wykonuje rozdzielnie do 2000 A, także w obudowach ze stali kwasoodpornej specjalnego przeznaczenia o stopniu ochrony IP55, z osprzętem zgodnym z dokumentacją.
Układy SZR i złącza kablowe
Układy SZR przełączają zasilanie na tor rezerwowy przy obniżeniu lub zaniku napięcia w torze podstawowym. JOBIMET wykonuje konstrukcje na rozłącznikach albo stycznikach dla obciążeń 100 A, 125 A, 160 A, 200 A, 250 A, 400 A i 630 A, z czujnikiem zaniku fazy oraz montażem wewnątrz rozdzielni lub złącza kablowego. Konfigurację ustala się bezpośrednio do dokumentacji inwestycji.
Złącza kablowe występują jako natynkowe albo wolnostojące: ZK-3K trzykomorowe, ZK-2K dwukomorowe i ZK-1K jednokomorowe. Obudowy z tworzywa termoutwardzalnego są dopasowywane do złącza ZK i znajdują zastosowanie przy domach, zabudowie wielorodzinnej oraz halach produkcyjnych.
Prefabrykacja według dokumentacji zleceniodawcy
Usługa prefabrykacji rozdzielnic NN: tablicowe, skrzynkowe i szafowe (opis ogólny). Typy główne, mieszkaniowe, piętrowe; podtynkowe, nadtynkowe/natynkowe, wolnostojące; układy SZR. Zgodnie z dokumentacją i osprzętem klienta; łączenie układów elektrycznych; automatyka przemysłowa. Dział prefabrykacji stoi w Zaściankach, obok produkcji.
Skalę zastosowań pokazują reprezentatywne inwestycje. W osiedlach NOWA WYGODA w Białymstoku i DOLINA CISÓW w Wasilkowie potrzebne były kompletne zestawy rozdzielni głównych, pomiarowych i administracyjnych; JOBIMET przygotował je dla budynków mieszkalnych. W O.S.M. Piątnica potrzeba dotyczyła środowiska przemysłowego, dlatego wykonano rozdzielnice przemysłowe. Z kolei hala magazynowa w Białymstoku otrzymała rozdzielnice główne. Te realizacje pokazują wspólny model pracy: dokumentacja obiektu, dobór obudowy i osprzętu, prefabrykacja, a na końcu gotowy układ odpowiadający funkcji budynku.
Osprzęt prefabrykowanej rozdzielnicy może zostać wskazany przez zleceniodawcę. Przy układach pomiarowych uwzględniane są wytyczne PGE, natomiast rozdzielnice RG mogą być wykonywane do 2000 A, także w obudowie ze stali nierdzewnej/kwasoodpornej o stopniu ochrony IP55.
Aby przekazać dokumentację, założony osprzęt i wymagania montażowe rozdzielnicy do wstępnej konsultacji, skontaktuj się z ZPHU JOBIMET: [email protected], +48 (85) 740 22 99, ul. Usługowa 15, 15-521 Zaścianki.
